高性能导航信号模拟器(GNS94XX系列)

浏览量:
产品概述

GNS94XX系列高性能导航信号模拟器采用新一代“片上仿真”技术及可扩展的硬件平台,开放的控制协议和通信协议,能够满足灵活架构测试系统的要求,该设备能够与轨迹仿真机、干扰仿真机和第三方信号源同步级联使用,具备多体制、多载体、多波束信号仿真输出能力。


该设备支持北斗卫星导航系统全球信号体制,面向全球四大卫星导航系统提供卫星导航信号仿真,支持BDS/GPS/GLONASS/Galileo/QZSS/IRNSS等星座的全频点任意组合的信号仿真输出,具备提供高稳定度的标准1PPS脉冲信号和10MHz时钟信号输出能力。


该设备具备多波束输出能力,每端口支持32通道输出,每个通道支持单颗卫星信号的独立输出能力,输出卫星号可配置;支持多载体信号仿真输出,能满足多飞行器编队飞行导航测试以及各类多终端协同导航测试的应用需求。

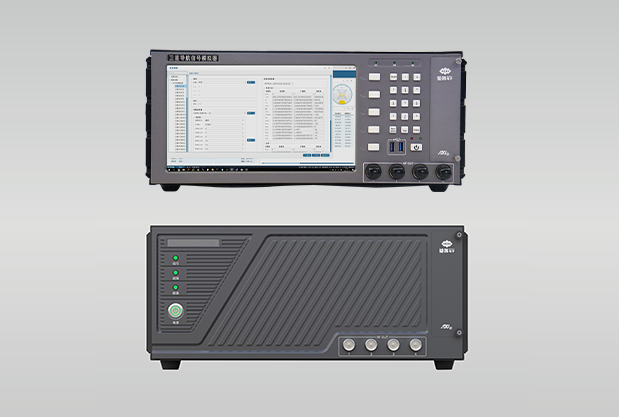

高性能导航信号模拟器(GNS94XX系列)
高性能导航信号模拟器(GNS94XX系列)
功能优势
  • 星座仿真
    能够完成BDS/GPS/GLONASS/Galileo/QZSS/IRNSS等星座的卫星轨道仿真、卫星钟差仿真、延时差分TGD仿真等;能够仿真生成BDS星座、GPS星座、GLONASS星座、Galileo星座、QZSS星座、IRNSS星座及其增强星座的卫星轨道、观测数据和导航电文,能够模拟载体运动过程中卫星信号强度的变化等
  • 轨迹仿真
    具有静态、动态轨迹生成能力,能够模拟星载(GEO/MEO/HEO/LEO)、车载、船载、飞行器等静态、动态载体的运动特性,仿真生成用户运动轨迹;同时,能够仿真圆周、螺旋线等特殊运动轨迹;具有特殊场景仿真功能,可以仿真生成伪距固定、速度固定以及加速度固定的特殊场景
  • 环境仿真
    能够模拟导航信号在大气传播中多种误差源对导航信号的影响,并可以打开和关闭误差源的影响,包括电离层延迟、对流层延迟和大气参数(温度、湿度、气压等),以及来自远地侧卫星信号两次穿越大气层造成的双倍大气层效应
  • 异常仿真
    能够模拟各个卫星导航系统故障,包括信号失锁/中断、伪距或载波及功率异常、用户可设定卫星完好性参数,包括:卫星健康字、URA、区域用户距离精度指数(RURAI)等。针对特殊用户,支持电离层风暴和电离层闪烁异常仿真
  • 仿真控制
    能够通过人机交互界面配置仿真时间、静态载体轨迹、动态载体轨迹、特殊载体轨迹等参数,支持外部轨迹导入,能够指定外部输入轨迹文件;能够设置各通道伪距、功率等参数,能够设置电离层延迟、对流层延迟。具有观测数据和导航电文记录与输出功能,具有伪距和功率跳变渐变的脚本编辑能力
  • 天线建模
    具备卫星天线方向图和载体天线方向图建模功能,可以设置天线方向图以及天线姿态参数,能够接收外部输入的天线方向图数据
  • 系统集成
    采用标准4U的AXI机箱,可扩展的硬件平台,开放的控制协议和通信协议,能够满足灵活架构测试系统的要求
